探討——三維動態光纖激光打標機方案與關鍵技術
Time: 2018-01-19 Reads: 2322 Edit: Admin

光纖激光打標機是利用高能量密度的激光對工件進行局部照射，使表層材料汽化或發生顏色變化的化學反應，從而留下永久性標記的一種打標方法。

光纖激光打標機可以打出各種文字、符號和圖案等，字符大小可以從毫米到微米量級，這對產品的防偽有特殊的意義。聚焦后的極細的激光光束如同刀具，可將物體表面材料逐點去除，其先進性在于標記過程為非接觸性加工，不產生機械擠壓或機械應力，因此不會損壞被加工物品;由于激光聚焦后的尺寸很小，熱影響區域小，加工精細，因此，可以完成一些常規方法無法實現的工藝.



圖1 SPLT-FM20-S3 三維動態光纖激光打標機

光纖激光打標機能標記何種信息，僅與計算機里設計的內容相關，只要計算機里設計出的圖稿打標系統能夠識別，那么打標機就可以將設計信息精確的還原在合適的載體上。光纖激光打標機技術是激光加工最大的應用領域之一，是絲印、墨印、沖壓、電腐蝕等工藝無法比擬的。



它的優勢日益明顯，主要表現以下五點：

·1、光纖激光打標機加工可靠性強。標刻的圖形、文字、序號，清晰、耐磨，屬于非接觸性加工，因此加工的工件不受損、不變形。

·2、電腦繪圖、排版，科學性強。

·3、防偽性能強。可使您的產品不易被假冒，貨真價實，一定更暢銷。

·4、打標速度快、時間性強，將為您的企業增添無窮的經濟效益。

·5、加工精細、美觀，具有較強的欣賞性。標刻的標識精度高，美觀大方、觀賞效果好。







圖2 SPLT-FM20-D1 三維動態光纖激光打標系統







三維動態激光打標機的關鍵技術

三維動態激光打標機的關鍵技術包括精密機械技術、激光光路技術、曲面打標技術、定位技術。

精密機械技術：



第一，精密三坐標運動平臺技術，影響精度的因素不僅僅是激光打標機的精度，更多的是激光光路的傳導要求運動平臺的直線度、垂直度。

第二，雙回轉工作臺的精密機械技術，事實上，精密回轉臺的精度除制造精度外，零間隙的減速機是關鍵。







圖3 精密雙回轉工作臺





圖4 精密三維動態掃描振鏡及光路系統

激光光路技術：



激光光路的技術問題在于反射鏡的安裝與調試技術。作為后聚焦掃描系統和機械傳動裝置的完美結合, 三維動態掃描系統由于其優越特性已經廣泛地應用于現代激光加工領域(切割, 達標或三維成型等)，在傳統的前聚焦式掃描系統中, 掃描振鏡放置在聚焦目鏡(比如平常聚焦鏡和遠心掃描透鏡)的前面, 在目鏡的焦平面出得到一個平面掃描場。









圖5 三維動態激頭光路原理

曲面打標技術：



三維動態激光打標機采用先進的前聚集方式，多出了動態聚焦座，這采取光原理學，類像蠟燭成像的工作原理，通過軟件控制和移動動態聚焦鏡，在激光被聚焦前進行可變擴束，以此改變激光束的焦距來實現對高低不同物體的準確表面聚焦加工。





圖6 斯普萊特激光科技自主研發的三維打標軟件系統

標定技術：



精密機械的精度取決于制造技術與裝配技術，三維動態激光標機和平面激光打標機不同，三維動態激光標機需要精密的標定技術，才能通過控制補償消除制造與裝配誤差。




深圳市斯普萊特激光科技有限公司研發的三維動態光纖激光打標系統如圖7所示。

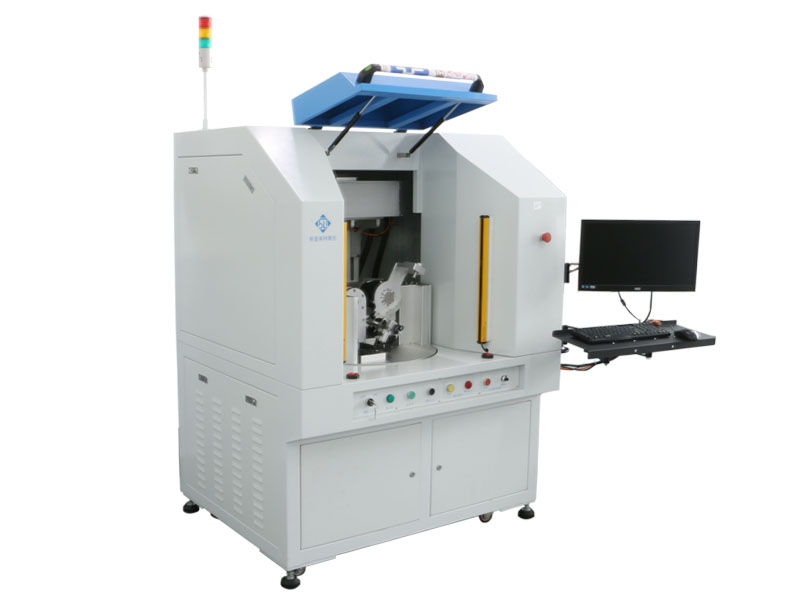

圖7 SPLT-FM20-DD3 三維動態光纖激光打標系統




樣品展示

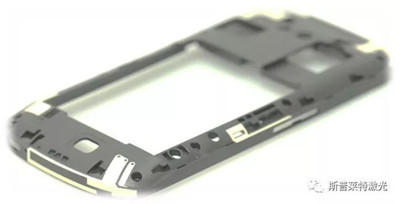

手機天線激光鐳雕

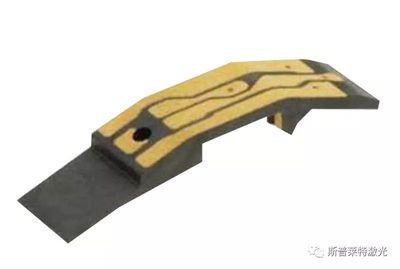

助聽器線路打標





醫療器械線路成型

立體電路激光鐳雕



深圳斯普萊特激光是專業從事激光標記及激光成套設備的研發和銷售的高新技術企業。致力于為客戶提供全面完整系統的標識、標記、加工解決方案。

?
