3D激光紋理打標機常見的外接設備及其功能
Time: 2025-07-01 Reads: 12566 Edit: Admin

3D激光紋理打標機作為一種高精度、高效率的工業加工設備，其功能和應用范圍可以通過外接設備得到進一步擴展和優化。這些外接設備不僅能夠提升打標機的性能，還能滿足不同行業和場景下的特殊需求。以下將詳細介紹3D激光紋理打標機常見的外接設備及其功能。

1、旋轉軸裝置

旋轉軸是3D激光紋理打標機中非常重要的外接設備之一，主要用于圓柱形或圓錐形工件的打標。通過旋轉軸的配合，激光頭可以在工件表面進行360度無死角打標，適用于酒瓶、筆筒、軸承等圓形物體的紋理加工。旋轉軸的精度直接影響到打標效果，高精度伺服電機驅動的旋轉軸能夠?qū)崿F(xiàn)微米級的定位精度，確保打標圖案的連貫性和美觀度。

2、自動送料系統

對于需要大批量加工的工件，自動送料系統可以顯著提高生產效率。這種系統通常由傳送帶、機械臂或振動盤組成，能夠?qū)崿F(xiàn)工件的自動上料、定位和下料。例如，在電子元器件打標時，自動送料系統可以配合視覺定位系統，實現高速、準確的連續打標，每小時可完成數千個工件的加工，降低了人工成本。

3、視覺定位系統

視覺定位系統通過高分辨率攝像頭和圖像處理軟件，能夠自動識別工件的位置和方向，確保打標圖案的準確定位。這對于異形工件或需要高精度對位的應用場景尤為重要。視覺系統通常支持模板匹配、輪廓識別等功能，即使是輕微變形的工件也能準確打標。部分系統還支持二維碼、條形碼的自動讀取和打標，廣泛應用于電子、汽車零部件等行業。

4、冷卻系統

激光器在工作過程中會產生大量熱量，冷卻系統的作用就是維持激光器的穩定工作溫度。常見的水冷系統通過循環冷卻液來散熱，適用于高功率激光器；而風冷系統則通過強制空氣對流來冷卻，適用于中小功率設備。良好的冷卻系統不僅能延長激光器的使用壽命，還能確保打標質量的穩定性。部分精密加工場合還會配備恒溫冷卻裝置，將溫度波動控制在±0.1℃以內。

5、除塵裝置

激光打標過程中產生的煙霧和粉塵不僅影響工作環境，還可能污染光學鏡片，降低打標質量。除塵裝置通過抽風機和過濾系統，能夠有效去除加工區域的顆粒物。根據不同的加工材料，可以選擇配備普通濾網、HEPA高效過濾器或活性炭過濾系統。對于有毒材料加工，還需要配備專門的廢氣處理裝置，確保符合環保要求。

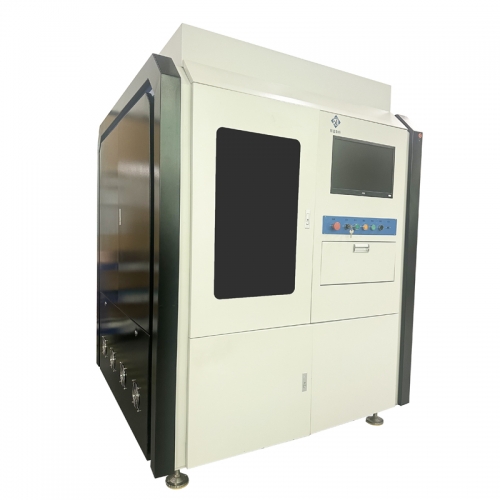

3D激光紋理打標機

6、安全防護設備

激光屬于高能量光束，需要配備完善的安全防護設備。這包括激光防護罩、急停按鈕、安全光幕和聯鎖裝置等。防護罩通常采用特殊材料制成，能夠有效吸收或反射散射激光；安全光幕可以在人員接近危險區域時自動停止激光輸出。此外，還需要配備激光警示標志和防護眼鏡，確保操作人員的安全。

7、軟件擴展模塊

除了硬件設備外，軟件擴展也是提升3D激光紋理打標機功能的重要方式。高級打標軟件支持三維建模導入、灰度圖處理、自動聚焦等功能。例如，通過導入CAD模型，可以直接在復雜曲面上進行準確打標；灰度圖處理功能可以實現照片級的紋理效果；而自動聚焦系統則能根據工件高度自動調整焦距，確保不同高度位置上的打標質量一致。

8、輔助照明系統

在打標深色材料或需要高精度定位時，輔助照明系統可以提供均勻的照明條件。LED環形光源、同軸照明等設備能夠消除陰影干擾，提高視覺定位的準確性。部分系統還配備激光指示器，可以在打標前預覽打標位置，避免錯誤操作。

9、氣體保護裝置

對于某些特殊材料（如鈦合金、不銹鋼等），在打標過程中需要惰性氣體保護以防止氧化。氣體保護裝置通過噴嘴向打標區域輸送氬氣或氮氣，確保打標表面的化學穩定性。這不僅能夠提高打標質量，還能增強打標圖案的耐腐蝕性能。

10、高度傳感器

高度傳感器用于自動檢測工件表面高度變化，并實時調整激光焦距。接觸式探頭和非接觸式激光測距儀是兩種常見類型，前者精度高但速度慢，后者速度快但受表面反射率影響。在加工凹凸不平的工件時，高度傳感器能夠確保激光束始終處于合適聚焦位置。

11、網絡化控制接口

現代工業4.0環境下，網絡化接口成為標配。通過以太網、PROFINET等工業通信協議，3D激光紋理打標機可以與MES系統、PLC控制器等實現數據交互，實現遠程監控、生產數據采集和自動化流程控制。部分設備還支持OPC UA協議，便于集成到智能制造系統中。

12、功率監測系統

激光功率的穩定性直接影響打標效果。功率監測系統通過內置傳感器實時檢測激光輸出功率，并通過反饋控制系統進行調整。當功率波動超過設定閾值時，系統會自動報警或暫停加工，確保每個工件的打標質量一致。

13、多工位工作臺

對于小工件加工，多工位轉臺可以顯著提高設備利用率。通過程序控制，當一個工位在打標時，其他工位可以同時進行上下料操作。這種設計特別適合品種多、批量小的生產需求，能夠減少設備空閑時間。

14、條碼/RFID識別系統

在追溯性要求高的行業，集成條碼或RFID識別系統可以實現產品全生命周期管理。系統先讀取工件上的標識信息，然后將相關數據與打標工藝參數關聯，最后將追溯信息直接打標在工件上。

15、聲光調制器(AOM)

對于需要高速開關激光的應用，聲光調制器可以在微秒級時間內控制激光束的通斷。這種設備特別適合需要高頻率點陣打標的場合，如精密儀器刻度、微細紋理等加工需求。AOM的響應速度遠超機械快門，能夠?qū)崿F(xiàn)更精細的打標效果。

通過以上外接設備的靈活組合，3D激光紋理打標機能夠適應從簡單標識到復雜藝術紋理的各種加工需求。在實際選配時，需要根據加工材料、精度要求、生產節拍和預算等因素進行綜合考慮。隨著技術的發展，更多智能化的外接設備將不斷涌現，進一步拓展3D激光打標的應用邊界。
