激光打標機應用于PCB板的作用
Time: 2021-01-06 Reads: 2426 Edit: Admin

　　激光打標機行業專門根據PCB板的基質特性,開發了一系列的,專門應用于PCB企業對其出廠生產的PCB板進進行標識,主要是打標流水號,打標產品型號,打標區域代碼,打標生產日期,打標客戶專用碼,打標客戶指定的LOGO等。

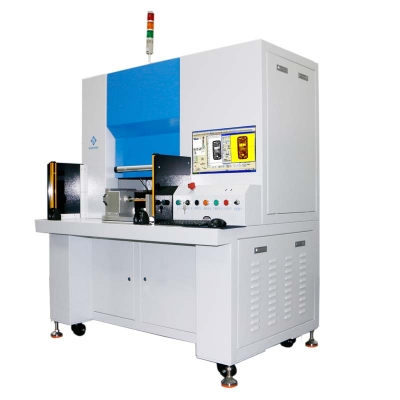

激光打標機

　　這種振鏡式的激光鐳射機,工作原理如下,由軟件和電腦及打標卡控制的激光束,經過進口材質的ZnSe(這種材料是通徹透明黃色的)制作的3-8倍可調式擴束鏡(這種擴束鏡除了可調擴束光斑的倍數外還能調整光斑的發散角,從而對打標焦聚果做一定的整形可變,改變某些特殊的效果),擴束的整形后的CO2激光經過振鏡系統里的X振鏡片和Y振鏡片,再到達了聚焦用的外徑為70cm場鏡(使用的也是進口材質的ZnSe),再作用于PCB板基質,進出激光打標加工.

　　這種振鏡式激光打標加工的方式原理,激光打標機在速度上遠遠超過的切割機的標識方式,切割機的標識方式如下:國產的玻璃管激光器通過下位機切割軟件的控制發出的激光,經過3塊45度全反鏡的折射后,再經過2.5寸的聚焦鏡聚焦,形成很小的激光光斑,利用來做激光標識.這些光路設置都是依靠著X軸的步進電機和Y軸的步進電機拉動皮帶,帶動45度的鏡片運動,從而拉動著光路的運動變化,切割標識出二維的任意圖形,這一種方法方式很簡單的機械原理,但是由于步進電機拉動的皮帶,速度不達到不快速生產的要求,以及機械上的故障及皮帶的累積及回位誤差很大,標識的精度不高
