調節3D激光打標機紅光的方法
Time: 2020-05-07 Reads: 2976 Edit: Admin

　　紅光是光釬激光打標機的重要組成部分，紅光的定位精準對3D激光打標機工作起到至關重用的作用，那么如何調節紅光呢?教大家對激光打標機的紅光進行調節，下面以兩種類型的設備分別來說明一下調節紅光的方法。

　　1、第一種類型是像半導體激光打標機那樣的，紅光指示是在光具光學腔之后的那種，每二種類型則是以無紅光的光纖，及CO2激光打標機增加紅光指示的方法。

　　(1)半導體激光打標機的紅光指示安裝一般都在光具座之激光振蕩腔的全反鏡片之后。

　　(2)一般要將紅光調到平行光后才安裝在其固定的鏡架上，在紅光前面加上一個3MM的小孔.

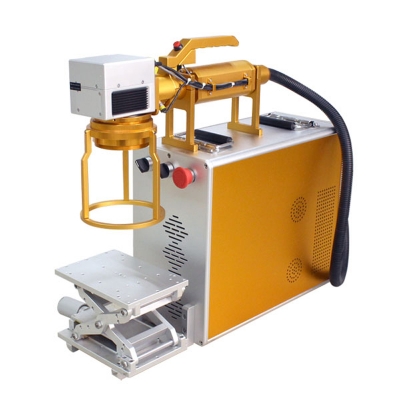

3D激光打標機

　　(3)調節紅光鏡架，使得紅光的光束能通能模塊的YAG棒二端，再通過YAG擴束鏡擴束后打到打標頭振鏡的X振鏡鏡片中間，其他的則要通過軟件來校正了。

　　2、二氧化碳激光打標機的調節紅光方法如下：

　　(1)紅光增加的位置是在激光器出光后，也就是擴束鏡之前。

　　(2)保證紅光能通過擴束鏡，場鏡后到達焦平面的光點小，則是好的效果。

　　(3)調節二氧化碳激光打標機紅光的位置，使紅光能達到打標頭振鏡的X振鏡片的中心，再固定紅光。

　　(4)重新校正好激光及擴束鏡。

　　(5)再校正一下二氧化碳激光打標機紅光及第3步的內容即可。
