智能電器新的制造技術——塑膠表面智能觸控方案介紹
Time: 2018-05-02 Reads: 2971 Edit: Admin
一、背景

電器產品發展方向是輕薄和人機界面簡單智能操控。本文介紹“水”有關產品中新的智能表面技術：塑膠上布設的觸控電路方案。

二、優勢：

在塑膠內側布設電路，省去了傳統的線路板，帶來了輕薄和成本低的便利，塑膠表面覆蓋上一層有紋理顏色的塑膠膜，與電子組件構成了智能表面。
智能表面是汽車領域最熱門的裝飾技術，也可以用于電器中，比如飲水機、保溫杯、家電冰箱等等。

三、精準穩定液位檢測方案

生活電器中的爆品如智能水杯需要檢測水位，傳統使用壓力傳感，存在精度不高等問題。而使用電容式檢測可以較好地完成該物理量的檢測及其他功能。液位測量主要是基于相界面兩側物質的物理差異或液位改變時引起有關物理參數的變化的原理而實現的。本應用使用的愛普特電容式傳感器是將被測非電量的變化轉換成電容量的變化的一種傳感器。電容式液位測量系統是基于液位變化時，引起介電常數ε變化，導致電容值的改變。由于電容感應觸摸可以是任何非導電介質，可適用于各種硬質電路板或者軟質電路板，客戶僅需將觸摸板緊貼于容器外壁即可。

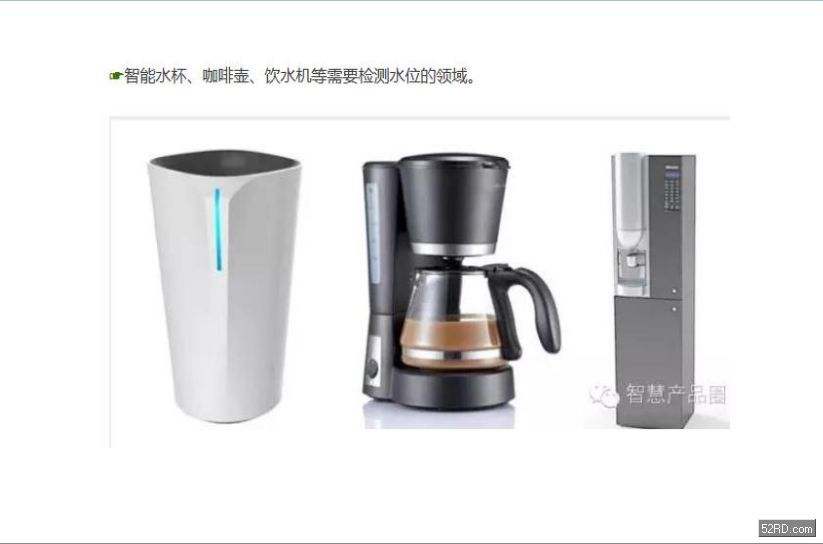

與其他液位檢測手段相比，本應用不受限于液體類型，也不受環境溫度變化影響，并且可以完成液體沸態檢測等功能。可廣泛應用于智能水杯、咖啡壺、飲水機等。

四、電容式檢測方案實現方式：

傳統方式、與新工藝塑膠表面3D立體電路兩種方式，下文對比兩種方式進行說明：

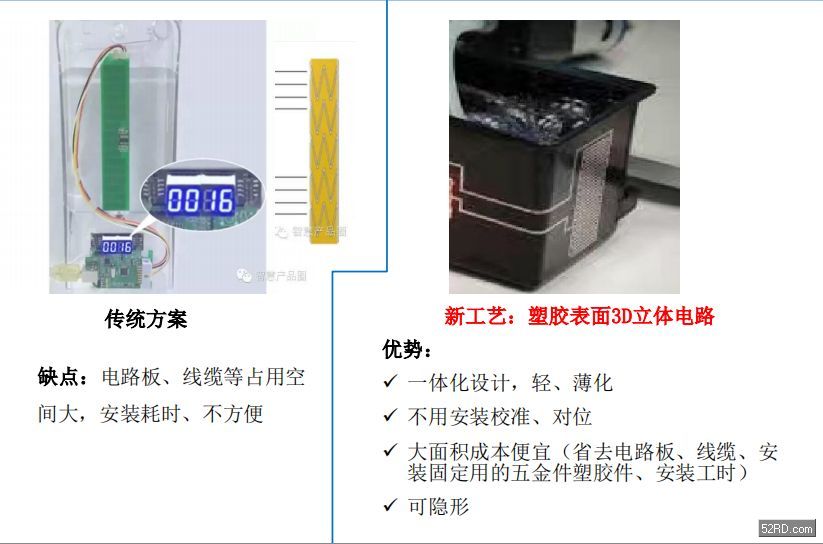

1、水位檢測兩種實現方式：

圖片源于網絡

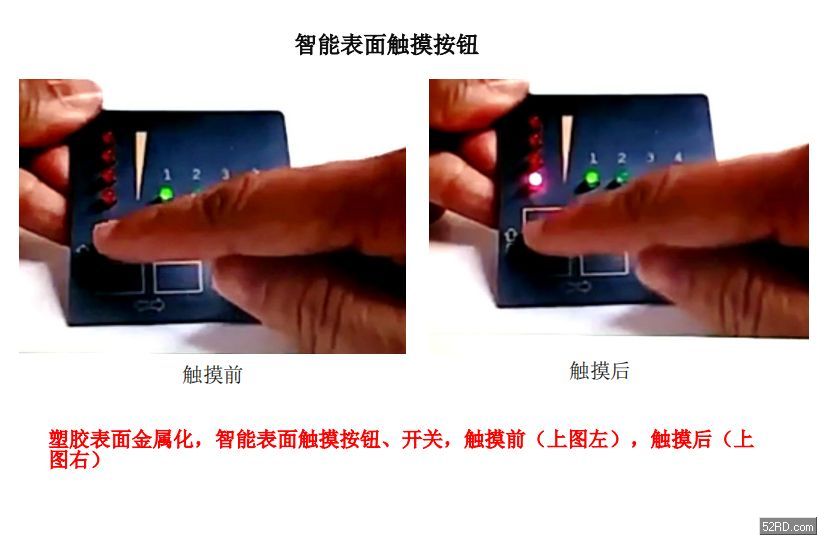

2、塑膠表面觸控應用：

圖片源于網絡

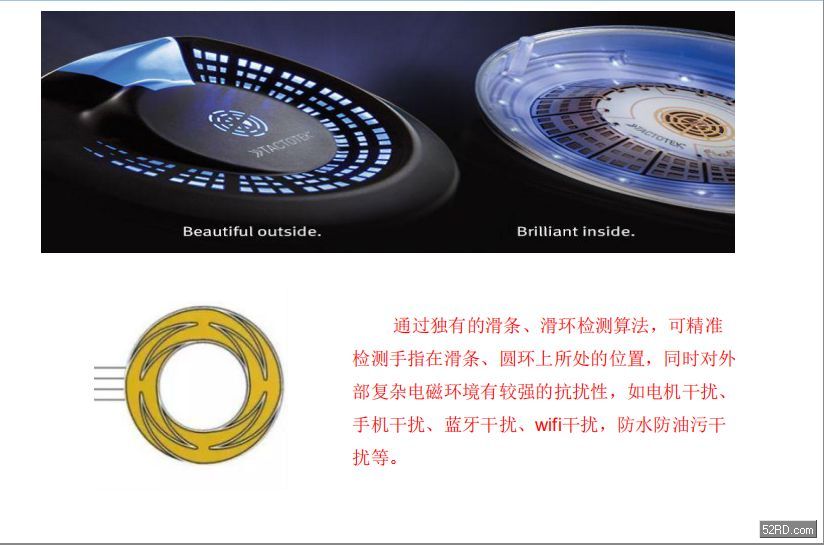

3.觸控產品應用擴展 ：

圖片源于網絡

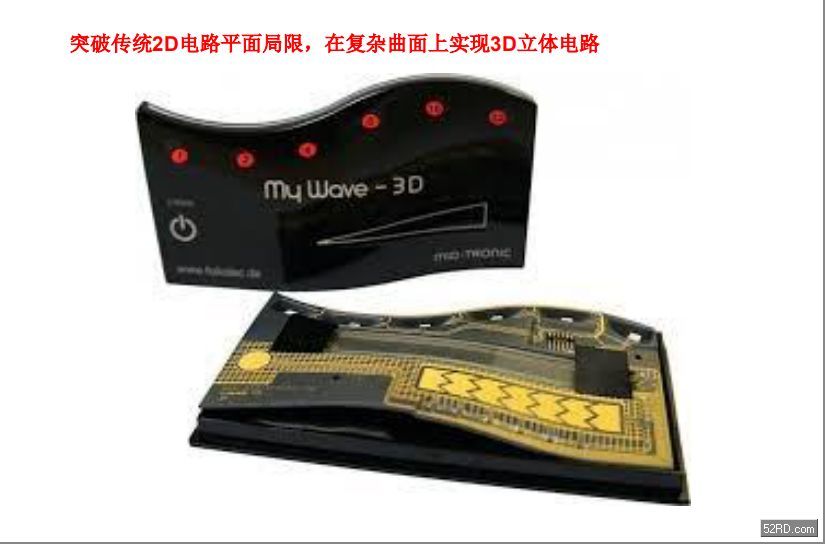

五、智能表面產品案例一：


圖片源于網絡

智能表面產品案例二：


圖片源于網絡

智能表面產品案三：

圖片源于網絡
