【技術干貨】陶瓷手機中框加工工藝流程 解析
Time: 2017-12-09 Reads: 4446 Edit: Admin

全觸展剛剛結束，小編幾乎逛遍了1、2展館，看到了很多陶瓷產業鏈的企業，手機陶瓷中框是摸了又摸，細膩光滑，愛不釋手，手感是真的好，就像美女的皮膚一樣！據說目前一個中框加工價值不菲，那么它的制作工藝是怎樣的？今天，我們來簡單粗略的了解一下。圖片來源于網絡

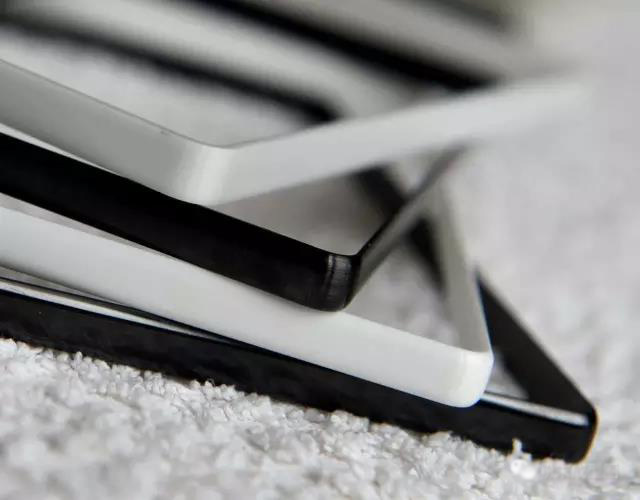

▲ 圖1 陶瓷中框

一、框體粗胚成型

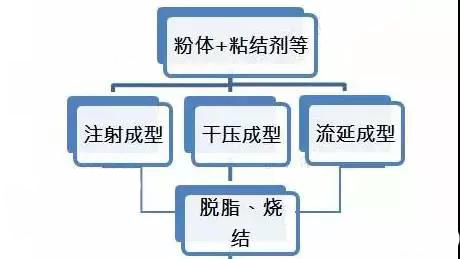

          ▲ 圖2 粗胚的制作流程

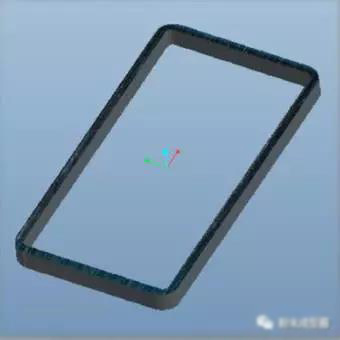

▲ 圖3 燒結成型后的框體粗胚

如采用干壓成型，干壓/燒結工序中主要不良現象表現為燒結后框體翹曲變形及框體裂紋等。因在后段加工之前，陶瓷中框和陶瓷背板的流程大體是一致的，這里就不贅述了。

二、CNC/激光加工

陶瓷框胚的CNC/激光加工，主要是去除內腔邊和底部殘料，對框體進行修整。

▲ 圖4 陶瓷粗胚CNC/激光精加工示意圖


三、框體厚度粗磨

CNC/激光精加工后，需要對框體厚度進行加工?？墒褂醚心ピO(shè)備分別對框體兩面進行磨平加工到標準厚度，此工序良率較高，主要不良為厚度尺寸不良。

▲ 圖5 框體厚度粗磨示意圖



▲ 圖6 粗磨后陶瓷手機中框

四、內框臺階加工

完成框體厚度粗磨后，需要對中框內控進行臺階加工。使用定位銷粗讓中框定位在夾具上，氣缸加緊后使用探頭工具進行程序自動探邊分中和旋轉糾正。

五、外形加工

依靠前工序內腔加工的定位臺階進行夾具定位和固定進行外形加工，工序良率較高，主要不良為外形砂輪線不良。對外形輪廓加工后，需再對外形進行拋光加工。

六、內形加工

與外形加工不同的是，內形加工時，產品套入鐵內腔治具中，使用UV膠水粘合固定，然后使用磁鐵治具固定上機定位，使用探測頭進行精準定位加工。

七、CNC/激光打孔及孔位加工

內外形狀加工完后，需對中框側面打孔，再使用CNC對孔位進行加工。CNC加工時，氣缸治具側面加緊進行加工，分四次工序分別進行4個側面的加工。

八、拋光精磨

全部加工完后，再對中框進行精磨，使得手感更加細膩，產品更加精致。

九、清洗

后段加工完成后，需要對制件進行清洗。

十、檢測

陶瓷中框的檢測與3D玻璃類似，但多了一項微裂紋檢測，其它包括輪廓度、整體翹曲度、截面翹曲度、整個中框的厚度等。

十一、鐳射/PVD

鐳雕是利用高能量密度的激光對工件進行局部照射，使表層材料汽化或發生顏色變化的化學反應，從而留下永久性標記的一種打標方法。是目前陶瓷外殼表面處理的一種常用方法。PVD濺射是用帶電粒子轟擊局部包裹的靶材，而產生logo圖像的技術。

十二、AF處理

利用蒸鍍方式，在陶瓷表面鍍上一層涂層，該涂層使陶瓷表面不易產生指紋，耐磨性佳。

十三、全檢

全部加工工序完成后，需要對制品進行全檢。

十四、包裝出貨

將全部加工工序完成后檢驗合格的陶瓷中框進行包裝。
