【未來已來】5G時代塑膠外殼重生之LDS工藝全解

Time: 2018-05-28 Reads: 7089 Edit: Admin

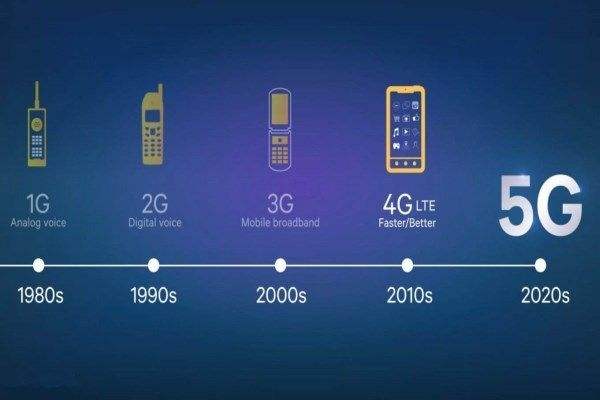

5G時代即將到來，手機外殼材料從塑膠到金屬又到非金屬材質的輪回，塑膠因?yàn)槌杀镜停艿街械投耸袌?chǎng)的青睞。LDS在4G時代的塑膠后殼天線上已大量應用，但是否能適應5G時代的高端曲面玻璃3D后蓋，需要繼續布局研發。

LDS技術

LDS技術的原理是把含有金屬成分的塑膠外殼，通過鐳射激發其金屬粒子，并以環保電鍍技術把銅片浮現在塑膠之上，此銅片可于三維空間并把手機外殼直接變成天線接收訊號。

圖 LED技術流程

LDS技術制作流程

天線及結構件一體化設計→注塑→雷雕→化鍍→射頻測試→表面處理→組裝／后期裝飾

圖 LDS部件

圖 LDS電路

目前LDS一大應用在智能手機終端天線上，稱為L(zhǎng)DS天線。普通的手機天線都被安裝在手機的主板上。而LDS天線技術就是激光直接成型技術（Laser-Direct-structuring），利用計算機按照導電圖形的軌跡控制激光的運動，將激光投照到模塑成型的三維塑料器件上，在幾秒鐘的時間內，活化出電路圖案。這樣一種技術，可以直接將天線鐳射在手機外殼上，滿足手機輕薄化空間小的設計需求。

圖 LDS天線工藝流程

LDS技術的優勢

移動設備（智能手機、平板電腦及手提電腦）趨向大屏、機身纖薄、一體多功能，對天線的要求亦日益嚴謹。 LDS天線技術提供具備彈性和復雜的三維設計，該技術在體積細小和在移動設備上已超越傳統實體天線（Flex-antenna）的技術應用，其優勢在于：

整合不同類型的天線；如：全球行動通訊系（GSM）、碼分多址（CDMA）、無線網路（WiFi）、藍牙（Bluetooth）、頻率調變收音機(FM Radio)
在纖薄和復雜的手提移動設備結構上節省空間
減低在不同類型的天線干擾，減低用戶直接觸摸天線而導致信號下降的幾率
可廣泛應用于智能手機、手提電腦及平板電腦

發展趨勢

未來5G時代，高端智能手機終端天線需要做到3D玻璃后蓋上，3D玻璃的曲面結構不適合5G天線觸點的放置，目前是個技術難題。近期據媒體透露比亞迪已具備在3D玻璃后蓋做5G天線的量產技術儲備，LDS天線是否適應曲面3D玻璃，需要繼續布局研究。

5G時代下，3D曲面蓋板越來越被接受，這里有幾種材質可以選擇，玻璃、陶瓷、塑料；3D玻璃各種裝飾工法以及3D復合材料與天線功能一體化工藝介紹如下
